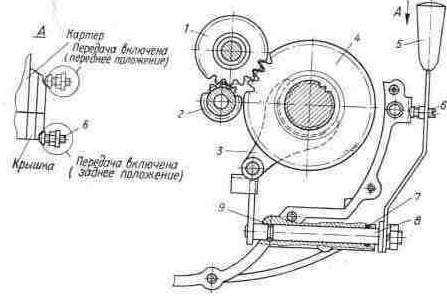

Рис. 21. Механизм включения заднего
хода:1 —
шестерня заднего хода паразитная; 2— шестерня заднего хода первичного вала; 3—вилка включения заднего хода; 4—шестерня скользящая заднего хода вто ричного вала; 5 — рукоятка включения заднего хода; 6 — винт со сферической головкой; 7 — кольцо уплотнительное резиновое; 8 — рычаг вилки включения заднегохода; 9 — штифт

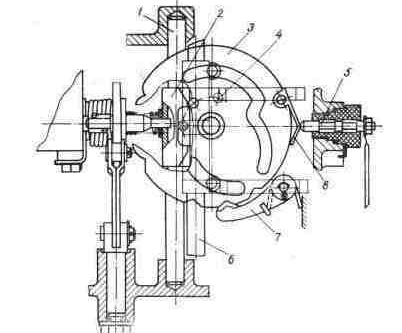

Рис. 20. Механизм переключения передач (нейтральное положение):
1 — валик собачки;2
— собачка механизма переключения: 3—диск переключения с фигурными вырезами (пазовый кулачок); 4 — штифт диска переключения; 5 — контакт датчика нейтрального положения; б — валик вилок; 7 — фиксатор рычажный; 8 —пружина датчика нейтрального положения
