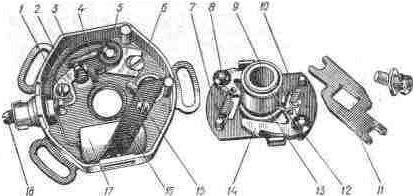

–ис. 11. ѕрерыватель ѕћ302ј:
1 Ч винт; 2 Чстойка контактна¤; 3 Ч корпус прерывател¤; 4 Ч рычаг прерывател¤; 5 Ч ось
рычага; 6 Ч эксцентрик; 7Ч автомат опережени¤ зажигани¤; 8 Ч ось грузика; 9 Ч втулка;
10 Ч пружина; 11 Ч поводок; 12 Ч кольцо запорное; 13Чкулачок; 14 Ч грузик; 15 Ч фильц;
16 Ч держатель конденсатора; /7 Ч конденсатор; 18 Ч клемма

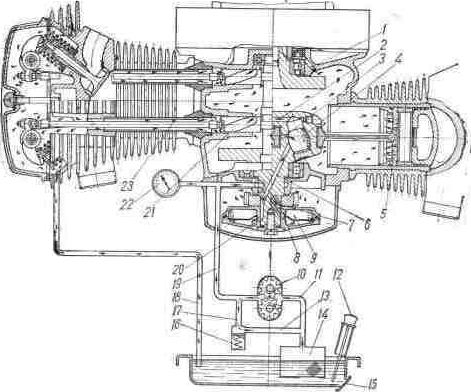

–ис. 12. —хема смазки двигател¤:
1 Ч канал маслосточный; 2 Ч канал маслоподводный в щеке; 3 Ч отверстие дл¤ смазки ша-тунного подшипника; 4 Ч ловушка; 5 Ч отверстие дл¤ смазки поршневого пальца; 6Ч ка нал коленчатого вала маслоотводный; 7 Ч канал коленчатого вала маслоподводный: 8 Ч отверстие дл¤ подвода масла в корпус центрифуги; 9 Ч отверстие в экране; 10 Ч насос масл¤ный; 11 Чканал всасывающий; 12 Ч пробка заливного отверсти¤; 13Ч канал перепускной; 14 Ч фильтр сетчатый; 15Ч пробка сливного отверсти¤; 16 Ч клапан редукционный; 17 Ч канал редукционного клапана маслоподводный; 18 Ч трубка дренажна¤; 19 Ч магистраль масл¤на¤ главна¤; 20 Ч отверстие дл¤ отвода масла от центрифуги; 21 Ч паз в толкателе дл¤ подвода масла к головке цилиндра; 22 Ч датчик аварийного давлени¤ масла; 23Ч канал маслоподводный в кожухе штанги
